Spring MVC 구성 요소 2

DispatcherServlet



- 프론트 컨트롤러 (Front Controller)
- 클라이언트의 모든 요청을 받은 후 이를 처리할 핸들러에게 넘기고 핸들러가 처리한 결과를 받아 사용자에게 응답 결과를 보여준다.

- DispatcherServlet은 여러 컴포넌트를 이용해 작업을 처리한다.





DispatcherServlet 내부 동작 흐름











요청 선처리 작업



RequestContaxtHolder는 thread locale 객체이다. 요청을 받아서 응답할때까지 HTTPServletRequest, HTTPServletResponse 등을 spring이 관리하는 객체 안에서 사용할 수 있게 해준다.

FlashMap은 redirect로 값을 전달할 때 사용된다. ?, 파라미터들을 이용하다보면 url이 복잡해진다. FlashMap을 사용하면 redirect 될때 한 번 값을 유지시킬 수 있게 해준다.

사용자가 파일 업로드를 했을 경우 파일 정보를 읽어들이는 특수한 형태의 request 객체가 필요하다. 이때 Multipart 요청이 들어오게 되면 MultipartResolver가 멀티파트를 결정하게 해준다.

마지막으로 실제 요청을 처리하는 핸들러를 결정하고 실행하게 된다.





요청 선처리 작업시 사용된 컴포넌트



org.springframework.web.servlet.LocaleResolver

- 지역 정보를 결정해주는 전략 오브젝트이다.

- 디폴트인 AcceptHeaderLocalResolver는 HTTP 헤더의 정보를 보고 지역 정보를 설정해준다.



org.springframework.web.servlet.FlashMapManager

- FlashMap 객체를 조회(retrieve) & 저장을 위한 인터페이스

- RedirectAttributes의 addFlashAttribute 메소드를 이용해서 저장한다.

- 리다이렉트 후 조회를 하면 바로 정보는 삭제된다.



org.springframework.web.context.request.RequestContextHolder

- 일반 빈에서 HttpServletRequest, HttpServletResponse, HttpSession 등을 사용할 수 있도록 한다.

- 해당 객체를 일반 빈에서 사용하게 되면 Web에 종속적이 될 수 있다.



org.springframework.web.multipart.MultipartResolver

- 멀티파트 파일 업로드를 처리하는 전략

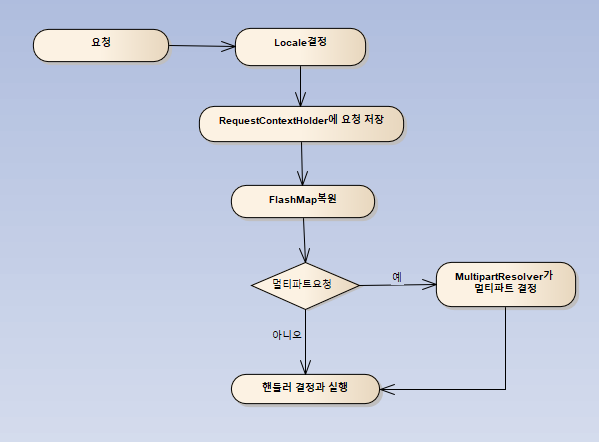

DispatcherServlet 내부 동작 흐름 상세 - 요청 선처리 작업









요청 전달시 사용된 컴포넌트



org.springframework.web.servlet.HandlerMapping

- HandlerMapping 구현체는 어떤 핸들러가 요청을 처리할지에 대한 정보를 알고 있다.

- 디폴트로 설정되어 있는 핸들러 매핑은 BeanNameHandlerMapping과 DefaultAnnotationHandlerMapping 2가가 설정되어있다.



org.springframework.web.servlet.HandlerExecutionChain

- HandlerExecutionChain 구현체는 실제로 호출된 핸들러에 대한 참조를 가지고 있다.

- 무엇이 실행되어야 될지 알고 있는 객체라고 말할 수 있으며, 핸들러 실행 전과 실행 후에 수행될 HandlerInterceptor 도 참조하고 있다.



org.springframework.web.servlet.HandlerAdapter

- 실제 핸들러를 실행하는 역할을 담당한다.

- 핸들러 어댑터는 선택된 핸들러를 실행하는 방법과 응답을 ModelAndView로 변화하는 방법에 대해 알고 있다.

- 디폴트로 설정되어 있는 핸들러 어댑터는 HttpRequestHandlerAdapter, SimpleControllerHandlerAdapter, AnnotationMethodHandlerAdapter 3가지이다.

- @RequestMapping과 @Controller 어노테이션을 통해 정의되는 컨트롤러의 경우 DefaultAnnotationHandlerMapping에 의해 핸들러가 결정되고, 그에 대응되는 AnnotationMethodHandlerAdapter에 의해 호출이 일어난다.





DispatcherServlet 내부 동작흐름 상세 - 요청 전달











요청 처리시 사용된 컴포넌트



org.springframework.web.servlet.ModelAndView

- ModelAndView는 Controller의 처리 결과를 보여줄 view와 view에서 사용할 값을 전달하는 클래스이다.



org.springframework.web.servlet.RequestToViewNameTranslator

- 컨트롤러에서 뷰 이름이나 뷰 오브젝트를 제공해주지 않았을 경우 URL과 같은 요청 정보를 참고해서 자동으로 뷰 이름을 생성해주는 전략 오브젝트이다. 디폴트는 DefaultRequestToViewNameTranslator이다.

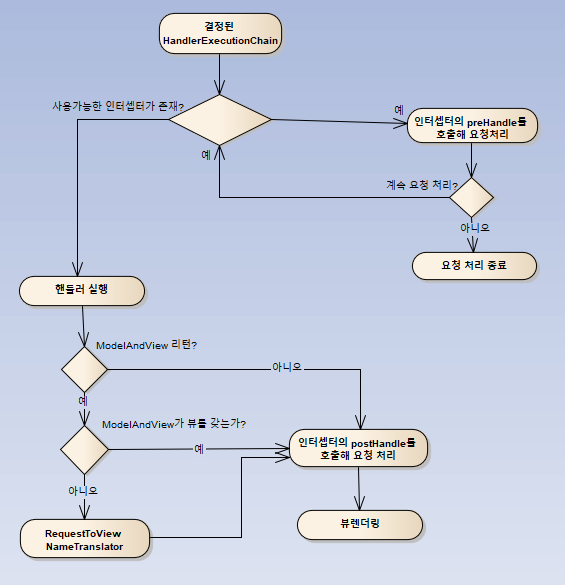

DispatcherServlet 내부 동작 흐름 상세 - 요청 처리











예외 처리시 사용된 컴포넌트



org.springframework.web.servlet.handlerexceptionresolver

- 기본적으로 DispatcherServlet이 DefaultHandlerExceptionResolver를 등록한다.

- HandlerExceptionResolver는 예외가 던져졌을 때 어떤 핸들러를 실행할 것인지에 대한 정보를 제공한다.

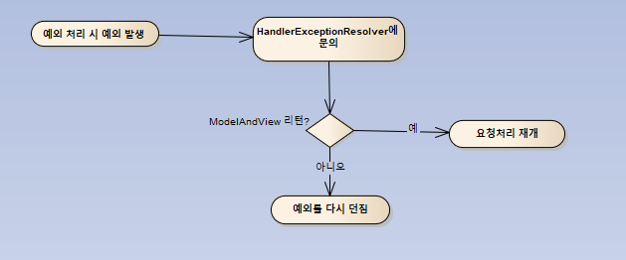

DispatcherServlet 내부 동작 흐름 상세 - 예외처리











뷰 렌더링 과정시 사용된 컴포넌트



org.springframework.web.servlet.ViewResolver

- 컨트롤러가 리턴한 뷰 이름을 참고해서 적절한 뷰 오브젝트를 찾아주는 로직을 가진 전략 오프젝트이다.

- 뷰의 종류에 따라 적절한 뷰 리졸버를 추가로 설정해줄 수 있다.

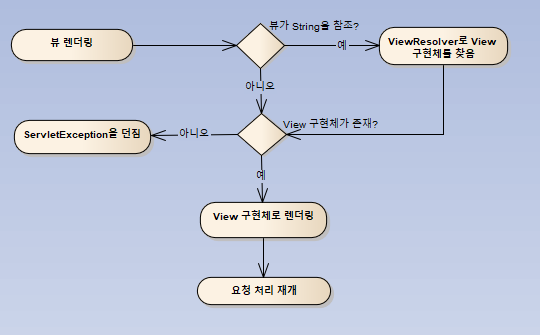

DispatcherServlet 내부 동작흐름 상세 - 뷰 렌더링 과정









DispatcherServlet 내부 동작흐름 상세 - 요청 처리 종료



















참고  :  boostcourse    https://www.boostcourse.org/web316/lecture/254347/?isDesc=false
